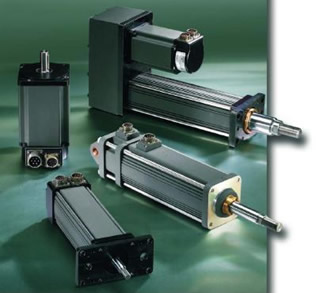

Exlar伺服电动缸

    美国Exlar公司是一家著名的电动执行器制造商,其产品主要包括线性伺服电动缸、旋转伺服马达及数字控制系统。采用了Exlar专利技术——反向行星辊柱丝杠(Roller Ball Screw)的伺服电动缸,是传统液压或气动作动器以及传统滚珠丝杠电动缸的升级替代产品。它提供了更方便、快捷、可靠的控制方式,也为用户节省了传统流体作动器所需要的高额维护保养成本。

与传统液压或气动等流体作动器相比,Exlar电动缸具有以下优点:

可构成闭环伺服控制系统,进行精确的位置、速度控制;更容易编程控制,更易集成到自动化控制系统中。
系统结构简单,无各种复杂的电磁阀、油路系统、油源、气源、阀门,体积也更紧凑。
解决了气动机构的噪音和液压机构油液泄漏的问题,对环境污染更小。

与传统的滚珠丝杠伺服电动缸相比较,ExLar的反向行星辊柱丝杠伺服电动缸具有以下优点:

承载能力更强,刚性更高,结构更紧凑

与同样尺寸的Ball Screw相比,Roller Screw技术使传动机构间的接触面积更大,使其具有更强的承载能力,更高的机械刚性。在传递相同的力时,辊柱丝杠的尺寸较传统滚珠丝杠要紧凑得多

速度更快

传统的Ball Screw机构中,由于丝杠高速转动时存在滚珠之间产生相互碰撞等因素的制约,丝杠的转动速度一般在2000rpm左右;而Roller Srcew机构无此限制,其旋转速度可高达6000rpm,因此可获得更高的直线运动速度。

寿命更长

由于Roller Screw具有比Ball Screw更强的负载承载能力,而且Exlar电动缸可以采用外循环润滑冷却装置,使Exlar产品成为目前市场上真正具有”FullDuty Cycle”性能的电动执行器。相同体积的产品,Roller Screw的使用寿命是Ball Screw的15倍。

 系列型号


线



法兰
尺寸
(in)



(in)

最大
推力
(lbf)

最大
扭矩
(lb-in)

最高
直线
速度
(in/sec)

最高
转速
(rpm)



特点

直线型电动缸

GSX系列



2-7

3-18

12000

585

40

5000



内置集成无刷伺服电机;
高动态性能、高载荷、高速度;
寿命为传统滚珠丝杠机构的15倍。

GSM系列



2-4

3-18

4000

80

37

5000



内置无刷伺服电机(非集成);
GSX系列的结构简化型但寿命仍为传统滚珠丝杠机构的5倍。

EL系列



3

3-6

900

25

25

3000

内置集成无刷伺服电机;
GSX系列的防爆型产品。

I系列



2-4

1-5

5300

107

37.5

5000



外置电机;
内置防反转机构;
电机安装方式可选:串置或平行。

FT系列



3.5-8

6-48

40000

4420

59.3

4800



外置电机;
电机安装方式可选:串置或平行;
大行程,大推力输出。

PRS系列



NA

1-235

780000

10000+

80

8000



行星辊柱丝杠机构;
大行程、大推力输出。

旋转型伺服电机

ER系列



4.5

NA

NA

120

NA

3000

防爆型;
大扭矩输出伺服电机;
集成行星齿轮减速器可选。

SL系列



2-6

NA

NA

240

NA

5000



大扭矩输出伺服电机;
集成行星齿轮减速器可选。

PSA系列



2-4.5

NA

NA

140

NA

5000



内置行星齿轮减速器(i=3,5,10)
结构紧凑,特别适合于要求电机重量轻、 轴向尺寸小的场合。

Tritex 一体化驱动产品

直线型



2-3.5

2-18

1350

37

22

2000



集伺服电机、驱动器、控制器于一体;
24V/48V
直流电源输入;
输出功率最大500W
用户可编程控制。

旋转型



2-3.5

NA

NA

55

NA

2000



单位换算:1 in=25.4mm    1 lbf=4.45N   1 lb-in=0.113Nm    1 in/sec=1.524m/min

,

    美国Exlar公司是一家著名的电动执行器制造商,其产品主要包括线性伺服电动缸、旋转伺服马达及数字控制系统。采用了Exlar专利技术——反向行星辊柱丝杠(Roller Ball Screw)的伺服电动缸,是传统液压或气动作动器以及传统滚珠丝杠电动缸的升级替代产品。它提供了更方便、快捷、可靠的控制方式,也为用户节省了传统流体作动器所需要的高额维护保养成本。

与传统液压或气动等流体作动器相比,Exlar电动缸具有以下优点:

可构成闭环伺服控制系统,进行精确的位置、速度控制;更容易编程控制,更易集成到自动化控制系统中。
系统结构简单,无各种复杂的电磁阀、油路系统、油源、气源、阀门,体积也更紧凑。
解决了气动机构的噪音和液压机构油液泄漏的问题,对环境污染更小。

与传统的滚珠丝杠伺服电动缸相比较,ExLar的反向行星辊柱丝杠伺服电动缸具有以下优点:

承载能力更强,刚性更高,结构更紧凑

与同样尺寸的Ball Screw相比,Roller Screw技术使传动机构间的接触面积更大,使其具有更强的承载能力,更高的机械刚性。在传递相同的力时,辊柱丝杠的尺寸较传统滚珠丝杠要紧凑得多

速度更快

传统的Ball Screw机构中,由于丝杠高速转动时存在滚珠之间产生相互碰撞等因素的制约,丝杠的转动速度一般在2000rpm左右;而Roller Srcew机构无此限制,其旋转速度可高达6000rpm,因此可获得更高的直线运动速度。

寿命更长

由于Roller Screw具有比Ball Screw更强的负载承载能力,而且Exlar电动缸可以采用外循环润滑冷却装置,使Exlar产品成为目前市场上真正具有”FullDuty Cycle”性能的电动执行器。相同体积的产品,Roller Screw的使用寿命是Ball Screw的15倍。

 系列型号


线



法兰
尺寸
(in)



(in)

最大
推力
(lbf)

最大
扭矩
(lb-in)

最高
直线
速度
(in/sec)

最高
转速
(rpm)



特点

直线型电动缸

GSX系列



2-7

3-18

12000

585

40

5000



内置集成无刷伺服电机;
高动态性能、高载荷、高速度;
寿命为传统滚珠丝杠机构的15倍。

GSM系列



2-4

3-18

4000

80

37

5000



内置无刷伺服电机(非集成);
GSX系列的结构简化型但寿命仍为传统滚珠丝杠机构的5倍。

EL系列



3

3-6

900

25

25

3000

内置集成无刷伺服电机;
GSX系列的防爆型产品。

I系列



2-4

1-5

5300

107

37.5

5000



外置电机;
内置防反转机构;
电机安装方式可选:串置或平行。

FT系列



3.5-8

6-48

40000

4420

59.3

4800



外置电机;
电机安装方式可选:串置或平行;
大行程,大推力输出。

PRS系列



NA

1-235

780000

10000+

80

8000



行星辊柱丝杠机构;
大行程、大推力输出。

旋转型伺服电机

ER系列



4.5

NA

NA

120

NA

3000

防爆型;
大扭矩输出伺服电机;
集成行星齿轮减速器可选。

SL系列



2-6

NA

NA

240

NA

5000



大扭矩输出伺服电机;
集成行星齿轮减速器可选。

PSA系列



2-4.5

NA

NA

140

NA

5000



内置行星齿轮减速器(i=3,5,10)
结构紧凑,特别适合于要求电机重量轻、 轴向尺寸小的场合。

Tritex 一体化驱动产品

直线型



2-3.5

2-18

1350

37

22

2000



集伺服电机、驱动器、控制器于一体;
24V/48V
直流电源输入;
输出功率最大500W
用户可编程控制。

旋转型



2-3.5

NA

NA

55

NA

2000



单位换算:1 in=25.4mm    1 lbf=4.45N   1 lb-in=0.113Nm    1 in/sec=1.524m/min
